Szczegóły dot. aparatury

Numer inwentarzowy
PL9464
Uczelnia
Politechnika Lubelska
Nazwa urządzenia
Defektoskop ultradźwiękowy z techniką wieloprzetwornikową pulse-echo
Opiekun/Kierownik jednostki
Kierownik Katedry Inżynierii Materiałowej
Jednostka/Lokalizacja/Komórka
Wydział Mechaniczny>Katedra Inżynierii Materiałowej
Opis
Mobilny defektoskop ultradźwiękowy z techniką wieloprzetwornikową w trybie pulse-echo służy do wykonywania badań nieniszczących materiałów i konstrukcji ilustrujących stan ich struktury wewnętrznej, w tym umożliwia obrazowanie pęknięć, rozwarstwień, wtrąceń/zanieczyszczeń. Jednoprzetwornikowe i wieloprzetwronikową głowice nadawczo-odbiorcze o częstotliwościach w zakresie 3 - 15 MHz umożlwiają ocenę obecności defektów strukturalnych nawet przy jednostronnym dostępie do badanych elementów.
Parametry
Częstotliwość fali akustycznej w zależności od zastosowanej głowicy, tj. w zakresie od 3 do 15 MHz. Dla głowiocy wieloprzetwornikowej PA szerokość skanowania w jednym przejściu 50 mm, efektywna rozdzielczość obrazowania od 0.5 mm. Pomiar głębokości i położenia 2D defektu.
Kontakt
Centrum Innowacji i Transferu Technologii Politechniki Lubelskiej, Adres: ul. Nadbystrzycka 38h, 20-618 Lublin, Spichlerz/Telefon:+ 48 81 538 4869 + 48 81 538 4870 + 48 81 538 4270 /E-mail: citt@pollub.pl

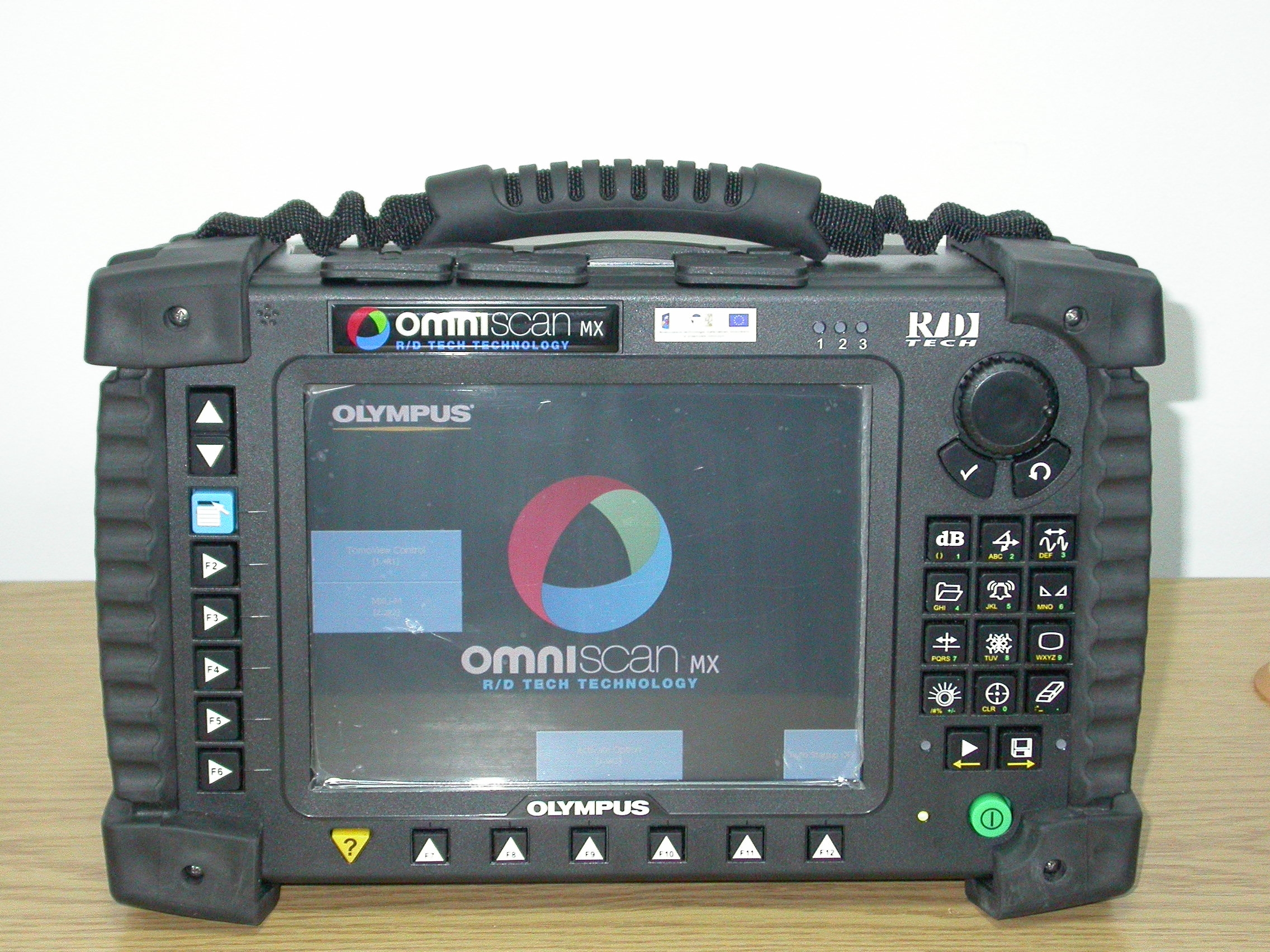

Zdjęcie
Defektoskop ultradźwiękowy z techniką wieloprzetwornikową pulse-echo
